SCBP-6/2 SCBP Seria 6 WEJŚCIA 2 WYJŚCIA 1000 V DC Skrzynka przyłączeniowa PV z wyłącznikiem DC

Skrzynka na stringi DC o stopniu ochrony IP65, obsługująca 6-łańcuchowe systemy fotowoltaiczne, zapewnia niezawodną ochronę przeciwprzepięciową i zabezpieczenie przed przeciążeniem po stronie prądu stałego.

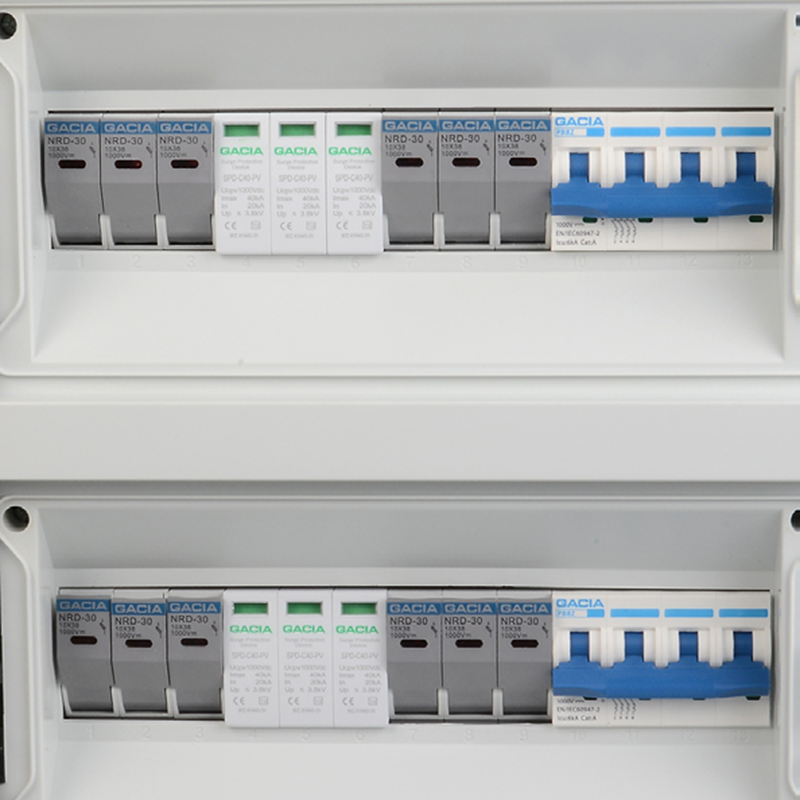

Urządzenie jest wyposażone w wyłącznik prądu stałego PB8Z-63, zgodny z normami IEC60947-2 dla fotowoltaiki i prądu stałego, zapewniający niezawodną ochronę przed przeciążeniem i zwarciem, a konstrukcja bez polaryzacji upraszcza okablowanie. Ogranicznik przepięć prądu stałego typu 2 (SPD-T2-DC/3P) obsługuje napięcia do 1000 V i prąd rozładowania 40 kA, spełniając normy IEC/EN 61643-31 typu 2 dotyczące ochrony przed przepięciami o dużej pojemności. Bezpiecznik prądu stałego (NRD-30) działa przy napięciu 1000 V, opcjonalnie wyposażony jest we wskaźnik LED i wykorzystuje wkładkę topikową 16 A o wymiarach 10×38 mm, co zapewnia szybką i bezpieczną konserwację.

    Skontaktuj się z nami

    Główne cechy

    • Ochrona wielostrunowa o dużej pojemności

      - Efektywne zarządzanie 6 ciągami fotowoltaicznymi

      - Zapewnia stałą ochronę przed przepięciami i przeciążeniami

      - Obudowa IP65 odporna na kurz i wodę

    • Niezawodne zabezpieczenia elektryczne

      - Zapewnia solidną ochronę przed przeciążeniem

      - Chroni przed uszkodzeniami spowodowanymi zwarciem

      - Konstrukcja bez polaryzacji minimalizuje błędy w okablowaniu

    • Efektywna konserwacja i zarządzanie przepięciami

      - Absorbuje przepięcia o dużej energii do 40 kA

      - Wskaźnik LED umożliwia natychmiastowe wykrycie usterki

      - Standardowa wkładka bezpiecznikowa umożliwia szybką i bezpieczną wymianę

    Dane techniczne

    Ogólny Załącznik
    Wejście 6 strun Tworzywo Komputer
    Wyjście 2 struny Stopień ochrony IP65
    Maksymalne napięcie 1000 V Wpływy IK09
    Maksymalny prąd zwarciowy DC na wejście 40A/40A/40A Wejście kablowe PG09,2.5-16
    Maksymalny prąd wyjściowy 40A/40A/40A Dławik kablowy wyjściowy PG21,2.5-16
    Środowisko
    Temperatura pracy -20℃ -+60℃ Wysokość 2000 mln
    Wilgotność 99% Instalacja Montaż na ścianie

    Pobierać

    Katalog
    PDFjmg
    Skrzynka rozdzielcza fotowoltaiczna.pdf
    ikona_pobierania

    Często zadawane pytania

    • P1: W jaki sposób to rozwiązanie wspiera konserwację predykcyjną?

    • P2: Czy system może zoptymalizować czas sprawności energetycznej w komercyjnych instalacjach fotowoltaicznych?

    • P3: Jak okablowanie o różnej polaryzacji wpływa na bezpieczeństwo operacyjne w dużych farmach fotowoltaicznych?
