SCBP-3/1 SCBP Seria 3 WEJŚCIE 1 WYJŚCIE 500 V DC/ 1000 V DC Skrzynka przyłączeniowa fotowoltaiczna z wyłącznikiem DC

Skrzynka na baterie DC zaprojektowana dla 3-łańcuchowych systemów fotowoltaicznych o stopniu ochrony IP65 zapewnia skuteczną ochronę przeciwprzepięciową i przeciążeniową po stronie prądu stałego.

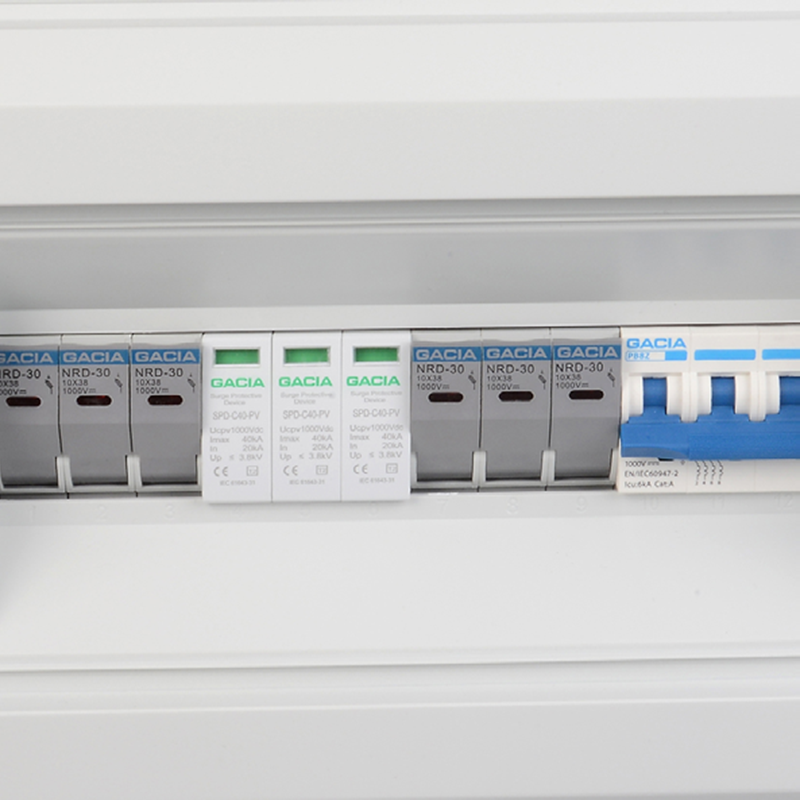

Wyposażony w wyłącznik prądu stałego (PB8Z-63) zgodny z normami IEC60947-2 dla fotowoltaiki i prądu stałego, zapewnia niezawodną ochronę przed przeciążeniem i zwarciem dzięki konstrukcji bez polaryzacji, co ułatwia podłączanie. Ogranicznik przepięć prądu stałego typu 2 (SPD-T2-DC/3P) o parametrach 1000 V i 40 kA zapewnia ochronę przeciwprzepięciową o dużej pojemności, zgodną z normami IEC/EN 61643-31 typu 2. Bezpiecznik prądu stałego (NRD-30) obsługuje napięcie 1000 V, posiada opcjonalną diodę LED i wykorzystuje wkładkę bezpiecznikową 16 A o wymiarach 10×38 mm, co ułatwia wymianę i konserwację.

    Skontaktuj się z nami

    Główne cechy

    • Indywidualna ochrona dla 3-łańcuchowych systemów fotowoltaicznych

      - Zaprojektowany dla instalacji fotowoltaicznych z trzema ciągami

      - Koordynowana ochrona przed przepięciami i przeciążeniami

      - Zabezpiecza stronę solarną DC

    • Zarządzanie przepięciami o dużej przepustowości

      - Ogranicznik prądu stałego 40kA typu 2

      - Przystosowany do pracy pod napięciem 1000 V

      - Certyfikat IEC/EN 61643-31 Typ 2

    • Uproszczone bezpieczeństwo i konserwacja obwodów

      - Wyłącznik prądu stałego z zabezpieczeniem przeciążeniowym/zwarciowym

      - Konstrukcja bez polaryzacji ułatwiająca okablowanie

      - Bezpiecznik DC z diodą LED i łącznikiem 10×38mm, 16A

    Dane techniczne

    Ogólny Załącznik
    Wejście 3 struny Tworzywo Komputer
    Wyjście 1 struny Stopień ochrony IP65
    Maksymalne napięcie 500 V 1000 V Wpływy IK09
    Maksymalny prąd zwarciowy DC na wejście 16A 16A Wejście kablowe PG09,2.5-16
    Maksymalny prąd wyjściowy 63A 40A Dławik kablowy wyjściowy PG21,2.5-16
    Środowisko
    Temperatura pracy -20℃ -+60℃ Wysokość 2000 mln
    Wilgotność 99% Instalacja Montaż na ścianie

    Pobierać

    Katalog
    PDFjmg
    Skrzynka rozdzielcza fotowoltaiczna.pdf
    ikona_pobierania

    Często zadawane pytania

    • P1: W jaki sposób stopień ochrony IP65 zwiększa niezawodność w warunkach zewnętrznych?

    • P2: Dlaczego to rozwiązanie jest bezpieczniejsze niż standardowe skrzynki DC?
