Rysunek 1.png
Rysunek 2.png

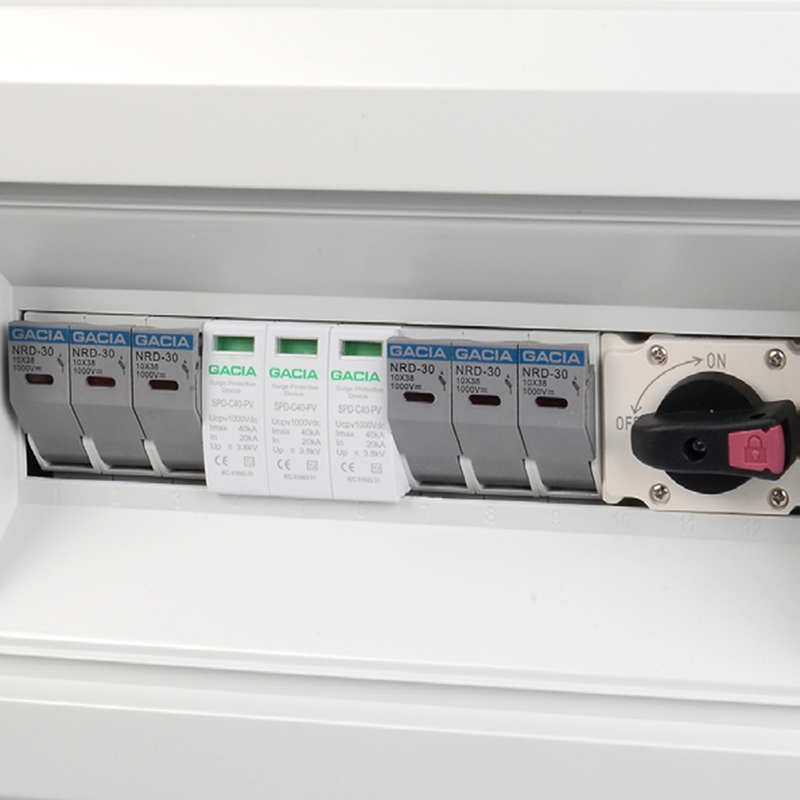

SCBP-3/1 SCBP Seria 3 WEJŚCIE 1 WYJŚCIE 1000 V DC Skrzynka przyłączeniowa PV z rozłącznikiem DC

Rozwiązanie dostosowane do systemów fotowoltaicznych, integrujące ochronę przeciwprzepięciową i izolację, aby zapewnić niezawodną izolację, ochronę przed upływem i uziemieniem.

Zawiera ogranicznik przepięć prądu stałego typu 2 (SPD-T2-DC/3P) o maksymalnym napięciu roboczym 1000 V i zdolności rozładowczej 40 kA, spełniający normy IEC/EN 61643-31. Bezpiecznik prądu stałego (NRD-30) o napięciu znamionowym 1000 V, dostępny z opcjonalną diodą LED, wykorzystuje wkładkę bezpiecznikową 16 A o wymiarach 10×38 mm. Rozłącznik izolacyjny prądu stałego (GAC PV-32) zapewnia bezpieczną izolację dzięki napięciu izolacji 1200 V i prądowi znamionowemu 32 A.

    Skontaktuj się z nami

    Główne cechy

    • Zintegrowane zabezpieczenie systemu fotowoltaicznego

      - Ciągła ochrona przed upływem i uziemieniem

      - Łączy tłumienie przepięć i izolację

      - Specjalnie zaprojektowane do instalacji fotowoltaicznych

    • Silna odporność na przepięcia

      - Ogranicznik przepięć o napięciu 1000 V DC

      - Absorbuje prąd udarowy do 40 kA

      - Zgodność z normą IEC/EN 61643-31 typu 2

    • Konstrukcja łatwa w konserwacji i bezpieczna

      - Opcjonalna dioda LED na bezpieczniku DC umożliwiająca natychmiastową kontrolę stanu

      - Wkładka bezpiecznikowa 10×38mm, 16A, łatwa wymiana

      - Izolacja znamionowa wyłącznika 1200 V, prąd 32 A zapewniający bezpieczną izolację

    Dane techniczne

    Ogólny Załącznik
    Wejście 3 struny Tworzywo Komputer
    Wyjście 1 struny Stopień ochrony IP65
    Maksymalne napięcie 1000 V Wpływy IK09
    Maksymalny prąd zwarciowy DC na wejście 16A (zmienne) Wejście kablowe Dławnica kablowa PG09, 2,5-16 mm2
    Maksymalny prąd wyjściowy 32A Dławik kablowy wyjściowy PG21,2,5-16 mm2
    Środowisko
    Temperatura pracy -20℃ -+60℃ Wysokość 2000 mln
    Wilgotność 99% Instalacja Montaż na ścianie

    Pobierać

    Katalog
    PDFjmg
    Skrzynka rozdzielcza fotowoltaiczna.pdf
    ikona_pobierania

    Często zadawane pytania

    • P1: Dlaczego ogranicznik przepięć 3P jest skuteczniejszy niż jednofazowe alternatywy?

    • P2: W jaki sposób taka konstrukcja obniża długoterminowe koszty konserwacji?
