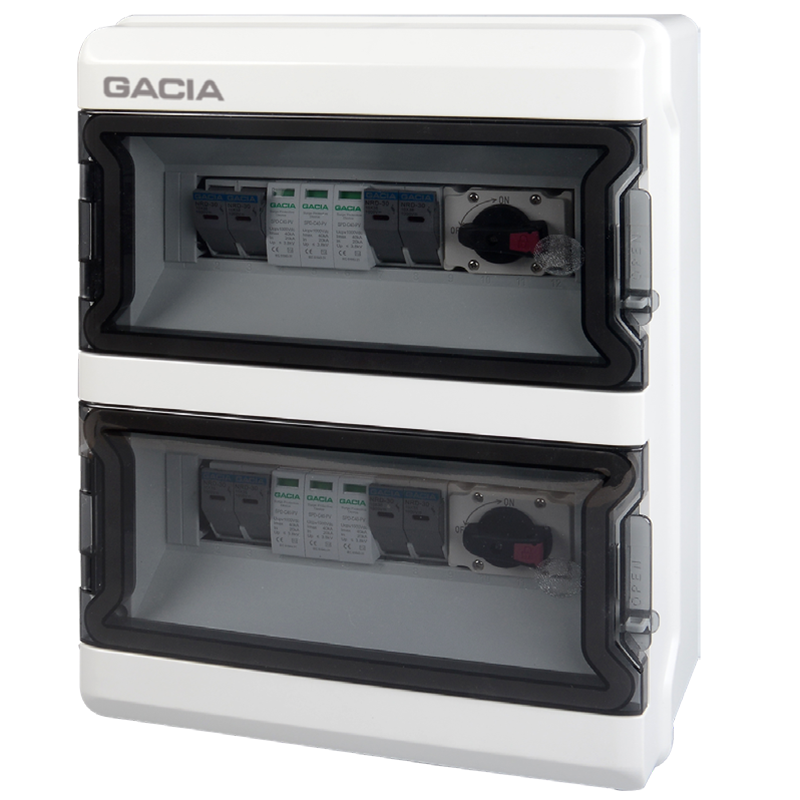

SCBP-2/2 SCBP Seria 2 WEJŚCIA 2 WYJŚCIA 1000 V DC Skrzynka przyłączeniowa PV z rozłącznikiem DC

To rozwiązanie zostało zaprojektowane specjalnie dla systemów fotowoltaicznych. Łączy w sobie zabezpieczenie przeciwprzepięciowe i izolator, aby zapewnić skuteczną izolację, zapobiegać upływumi i chronić uziemienie.

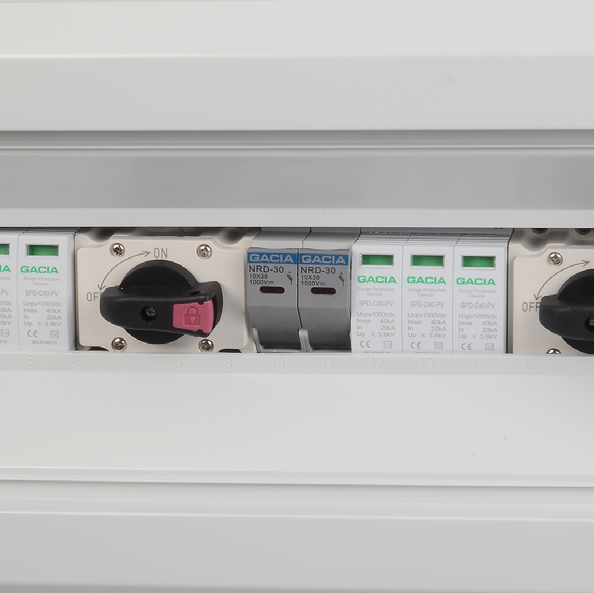

Wyposażony jest w ogranicznik przepięć prądu stałego typu 2 (SPD-T2-DC/3P) o maksymalnym napięciu roboczym 1000 V i zdolności rozładowczej 40 kA, zgodny z normą IEC/EN 61643-31. Bezpiecznik prądu stałego (NRD-30) obsługuje napięcie 1000 V, oferuje opcjonalną sygnalizację LED i wykorzystuje wkładkę bezpiecznikową 16 A o wymiarach 10×38 mm. Rozłącznik izolacyjny prądu stałego (GAC PV-32) zapewnia bezpieczną izolację dzięki napięciu izolacji 1200 V i prądowi 32 A.

    Skontaktuj się z nami

    Główne cechy

    • Zoptymalizowana ochrona systemu fotowoltaicznego

      - Zapewnia izolację, zabezpieczenie przed wyciekiem i uziemieniem

      - Integruje ochronę przeciwprzepięciową i izolację w jednym systemie

      - Zaprojektowane specjalnie do zastosowań fotowoltaicznych

    • Zarządzanie przepięciami o dużej przepustowości

      - Ogranicznik przepięć o napięciu 1000 V DC

      - Absorbuje prąd udarowy do 40 kA

      - Zgodność z normą IEC/EN 61643-31 typu 2

    • Przyjazne w obsłudze i bezpieczne komponenty

      - Bezpiecznik 1000 V DC z opcjonalną diodą LED dla łatwego monitorowania

      - Standardowa wkładka bezpiecznikowa 10×38 mm, 16 A, umożliwiająca szybką wymianę

      - Izolacja znamionowa wyłącznika 1200 V, prąd 32 A zapewniający bezpieczną izolację

    Dane techniczne

    Ogólny Załącznik
    Wejście 2 struny Tworzywo Komputer
    Wyjście 2 struny Stopień ochrony IP65
    Maksymalne napięcie 1000 V Wpływy IK10
    Maksymalny prąd zwarciowy DC na wejście 16A (zmienne) Wejście kablowe Dławnica kablowa PG09, 2,5-16 mm2
    Maksymalny prąd wyjściowy 32A Dławik kablowy wyjściowy PG21,2,5-16 mm2
    Środowisko
    Temperatura pracy -20℃ -+60℃ Wysokość 2000 mln
    Wilgotność 99% Instalacja Montaż na ścianie

    Pobierać

    Katalog
    PDFjmg
    Skrzynka rozdzielcza fotowoltaiczna.pdf
    ikona_pobierania

    Często zadawane pytania

    • P1: W jaki sposób połączenie ochrony przeciwprzepięciowej i izolacji zwiększa niezawodność systemu fotowoltaicznego?

    • P2: Jakie zalety oferuje konstrukcja wkładki bezpiecznikowej 10×38 mm, 16 A?
