SCBP-1/1 Seria SCBP 1 WEJŚCIE 1 WYJŚCIE 500 V DC/ 1000 V DC Skrzynka przyłączeniowa fotowoltaiczna z wyłącznikiem DC

Ta skrzynka DC String Box o stopniu ochrony IP65 przeznaczona jest do jednociągowych systemów fotowoltaicznych i zapewnia ochronę przed przepięciami i przeciążeniami po stronie prądu stałego.

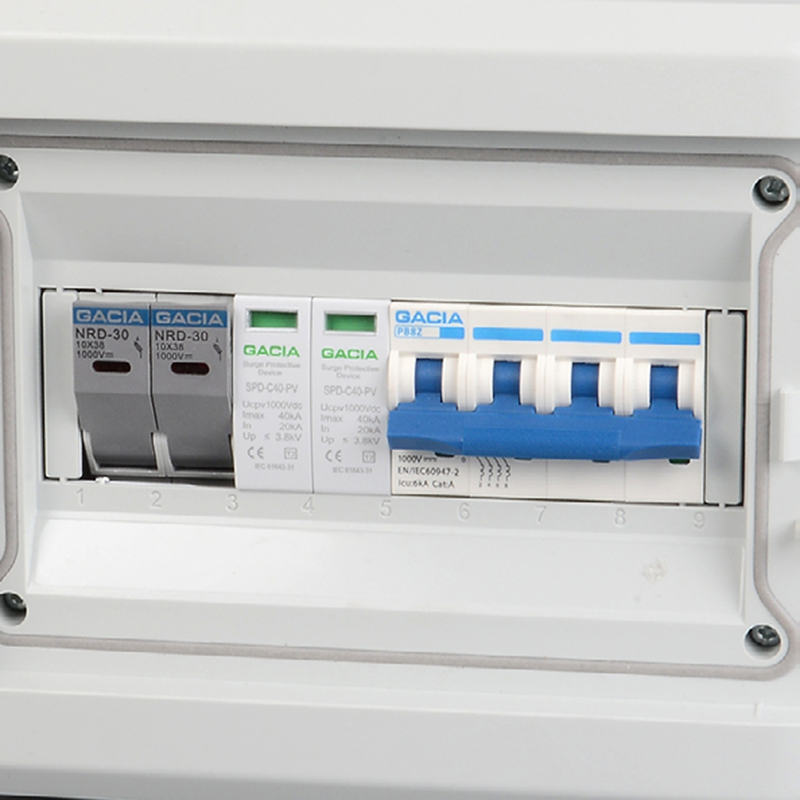

Wyposażony w wyłącznik prądu stałego (PB8Z-63) zgodny z normami IEC60947-2 dla fotowoltaiki i prądu stałego, zapewnia ochronę przed przeciążeniem i zwarciem, a konstrukcja bez polaryzacji ułatwia podłączenie. Ogranicznik przepięć prądu stałego typu 2 (SPD-T2-DC/3P) o napięciu znamionowym 1000 V i prądzie wyładowczym 40 kA zapewnia niezawodną ochronę przed przepięciami, zgodnie z normami IEC/EN 61643-31. Bezpiecznik prądu stałego (NRD-30) obsługuje napięcie 1000 V, posiada opcjonalną diodę LED i wykorzystuje wkładkę topikową 16 A o wymiarach 10×38 mm, co ułatwia konserwację.

    Skontaktuj się z nami

    Główne cechy

    • Solidna ochrona systemu fotowoltaicznego

      - Obudowa IP65 zapewniająca pełną ochronę przed pyłem i wodą

      - Chroni stronę DC przed przepięciami

      - Zapewnia bezpieczeństwo przed przeciążeniem

    • Niezawodne bezpieczeństwo obwodów

      - Zabezpieczenie przed przeciążeniem i zwarciem

      - Zgodność z normą IEC60947-2 PV i DC

      - Brak polaryzacji dla łatwego okablowania

    • Efektywne zarządzanie przepięciami i bezpiecznikami

      - Ogranicznik przepięć prądu stałego 1000V/40kA typu 2

      - Bezpiecznik 1000 V DC z opcjonalną diodą LED

      - Wkładka bezpiecznikowa 10×38mm, 16A, łatwa wymiana

    Dane techniczne

    Ogólny Załącznik
    Wejście 1 struny Tworzywo Komputer
    Wyjście 1 struny Stopień ochrony IP65
    Maksymalne napięcie 500 V 1000 V Wpływy IK09
    Maksymalny prąd zwarciowy DC na wejście 16A 16A Wejście kablowe PG09,2.5-16
    Maksymalny prąd wyjściowy 63A 40A Dławik kablowy wyjściowy PG21,2.5-16
    Środowisko
    Temperatura pracy -20℃ -+60℃ Wysokość 2000 mln
    Wilgotność 99% Instalacja Montaż na ścianie

    Pobierać

    Katalog
    PDFjmg
    Skrzynka rozdzielcza fotowoltaiczna.pdf
    ikona_pobierania

    Często zadawane pytania

    • P1: Jak sprawdza się w ekstremalnych warunkach pogodowych?

    • P2: W jaki sposób opcjonalne wskaźniki LED usprawniają monitorowanie systemu?

    • P3: Czy to rozwiązanie sprawdzi się w wydajnych systemach fotowoltaicznych z jednym ciągiem?
