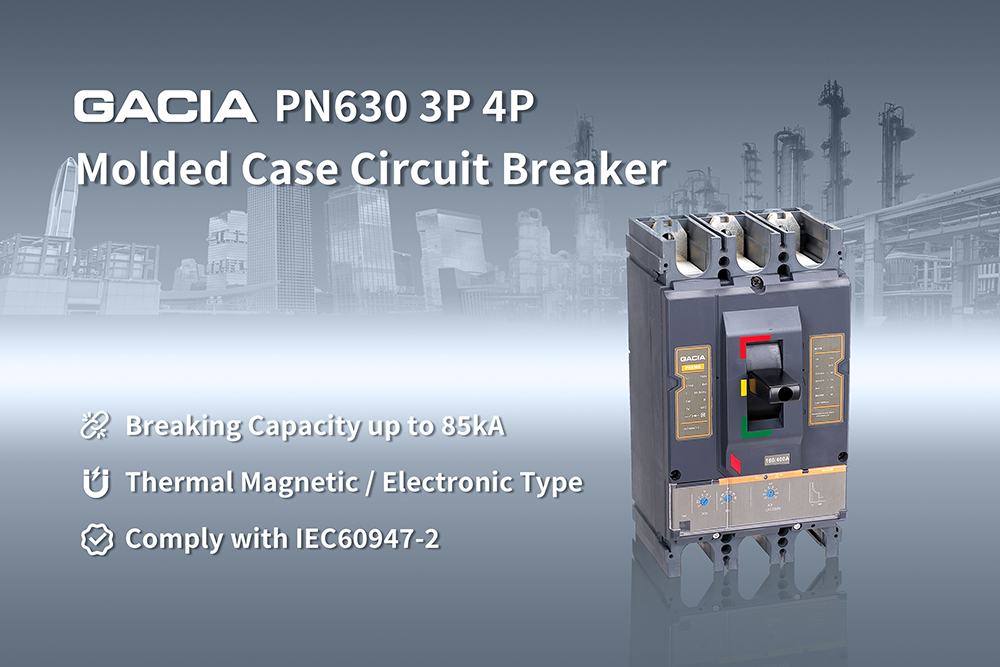

Seria PN630 PN MCCB typu termomagnetycznego i elektronicznego

Wyłącznik automatyczny serii PN w obudowie formowanej jest odpowiedni do prądu przemiennego 50 Hz i 60 Hz, o znamionowym napięciu roboczym 690 V i niższym oraz prądzie znamionowym od 12,5 A do 1600 A. Jest stosowany w sieciach dystrybucyjnych do dystrybucji energii elektrycznej oraz ochrony linii i urządzeń zasilających przed przeciążeniem, zwarciem i awarią podnapięciową. Może być również stosowany do sporadycznego przełączania linii w normalnych warunkach oraz przy sporadycznym rozruchu silnika.

Wyłączniki kompaktowe serii PN są zgodne z normami IEC60947-2 i posiadają certyfikaty CE i KEMA.

    Skontaktuj się z nami

    Główne cechy

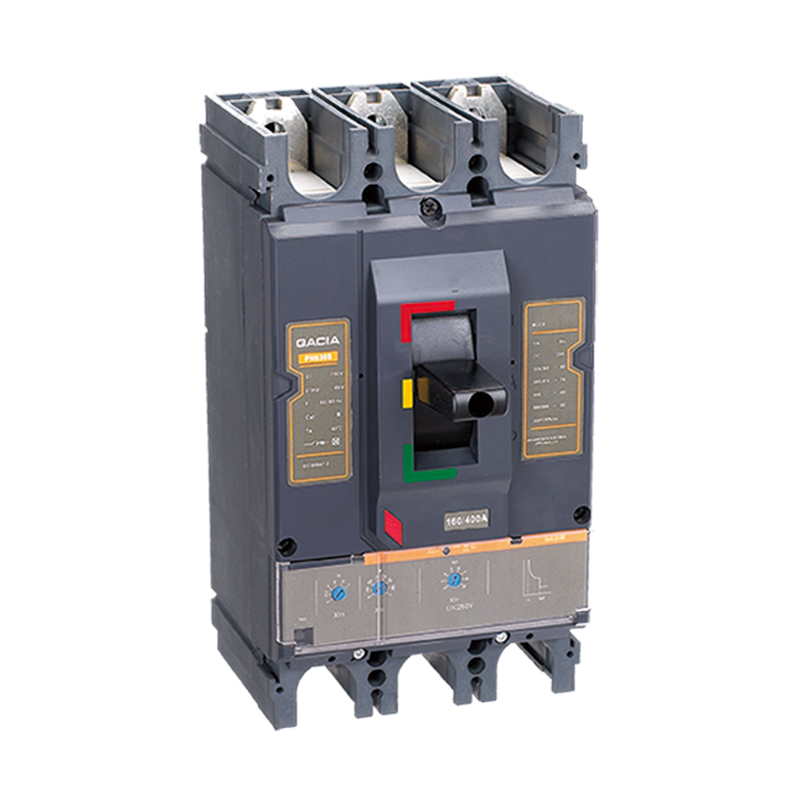

    PN630

    Wyłączniki kompaktowe serii PN oferują szeroki zakres prądu i wysoką zdolność wyłączania, umożliwiając szybkie wyłączanie zwarć. Podwójny styk rozłączający i zoptymalizowane gaszenie łuku elektrycznego redukują łuk elektryczny i naprężenia termiczne, a modułowa konstrukcja, zajmująca mało miejsca, upraszcza integrację i konserwację rozdzielnicy. Wykonane z materiałów przyjaznych dla środowiska i zaprojektowane z myślą o niezawodności przemysłowej, wyłączniki te mogą być elastycznie stosowane w fabrykach, budynkach komercyjnych i innych wymagających instalacjach.

    Zakresy od 400A do 630A

    Podwójne punkty przerwania

    Odległość łuku latającego 0 mm

    Zielona Ochrona Środowiska

    Dane techniczne

    OGÓLNY ZWARCIE
    Polacy 3P, 4P Poziom zdolności hamowania S H
    Maksymalny prąd znamionowy ramy skorupowej 400A, 630A Graniczna zdolność wyłączania 50 kA (AC415 V, AC500 V) 10 kA (AC690 V) 85 kA (prąd przemienny 415 V) 15 kA (prąd przemienny 690 V)
    Prąd znamionowy 250-400A, 400-630A Zdolność wyłączania podczas pracy 50 kA (AC415 V, AC500 V) 10 kA (AC690 V) 85 kA (prąd przemienny 415 V) 15 kA (prąd przemienny 690 V)
    Napięcie znamionowe AC415/500/690V Typ jednostki wyzwalającej Typ termomagnetyczny, typ elektroniczny Typ termomagnetyczny, typ elektroniczny
    Znamionowe napięcie izolacji 1000 V
    Znamionowe napięcie udarowe wytrzymywane 8 kV INNI
    Odległość łuku latającego 0 mm Praca z kategoriami A B
    Test trwałości mechanicznej 10000
    Test żywotności elektrycznej 6000 (prąd przemienny 415 V, 250-400 A) ZGODNOŚĆ
    5000 (prąd przemienny 415 V, 400-630 A) Międzynarodowy standard IEC60947-2
    1000(prąd zmienny 690 V)

    Pobierać

    Katalog
    PDFjmg
    Seria PN
    ikona_pobierania

    Często zadawane pytania

    • 1. Jakie są różnice pomiędzy typem termomagnetycznym a typem elektronicznym?

      Wyzwalacze termomagnetyczne wykorzystują bimetal do zabezpieczenia przeciążeniowego i cewkę elektromagnetyczną do natychmiastowego zabezpieczenia zwarciowego; są proste, wytrzymałe i ekonomiczne. Elektroniczne wyzwalacze wykorzystują czujniki półprzewodnikowe i logikę mikrokontrolerów, aby zapewnić dokładne, regulowane krzywe zabezpieczenia, możliwość wyboru funkcji oraz lepszą koordynację i monitorowanie.

    • 2. W jaki sposób naprawiane są usterki i czego mogę się spodziewać podczas konserwacji?

    • 3.Jakie akcesoria są dostępne?
