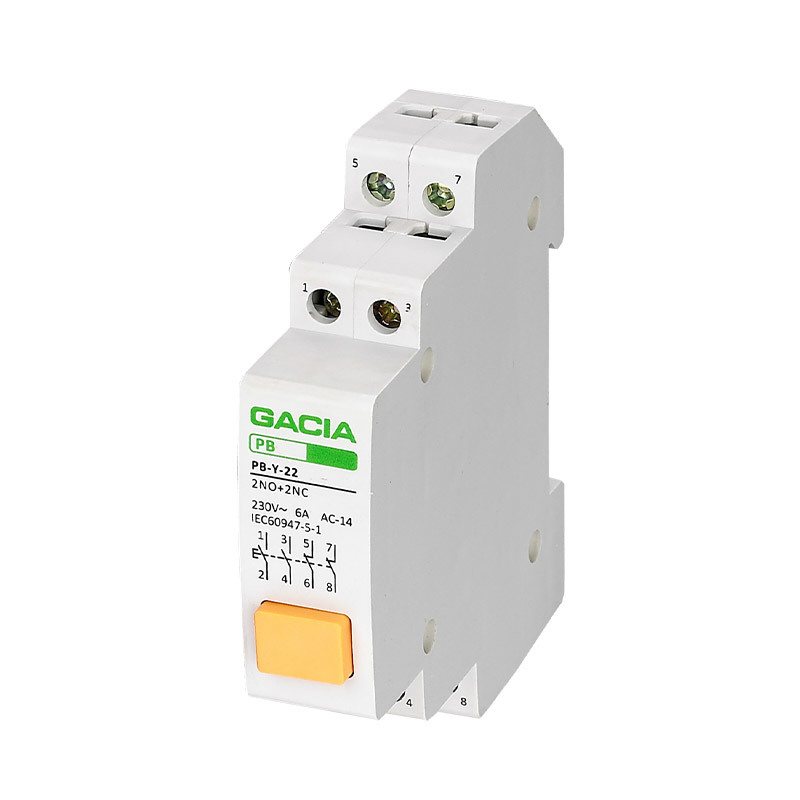

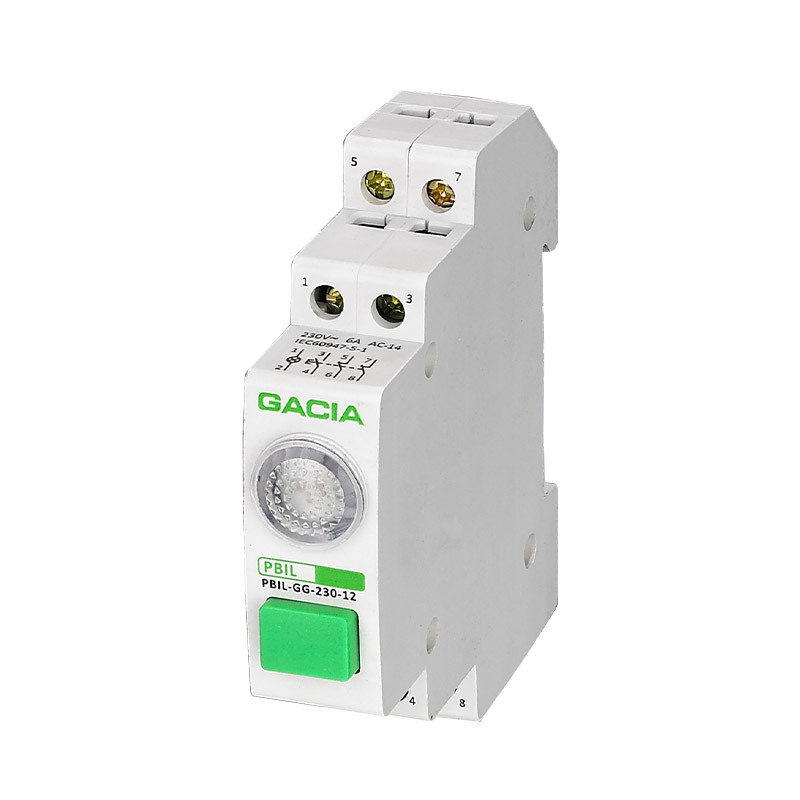

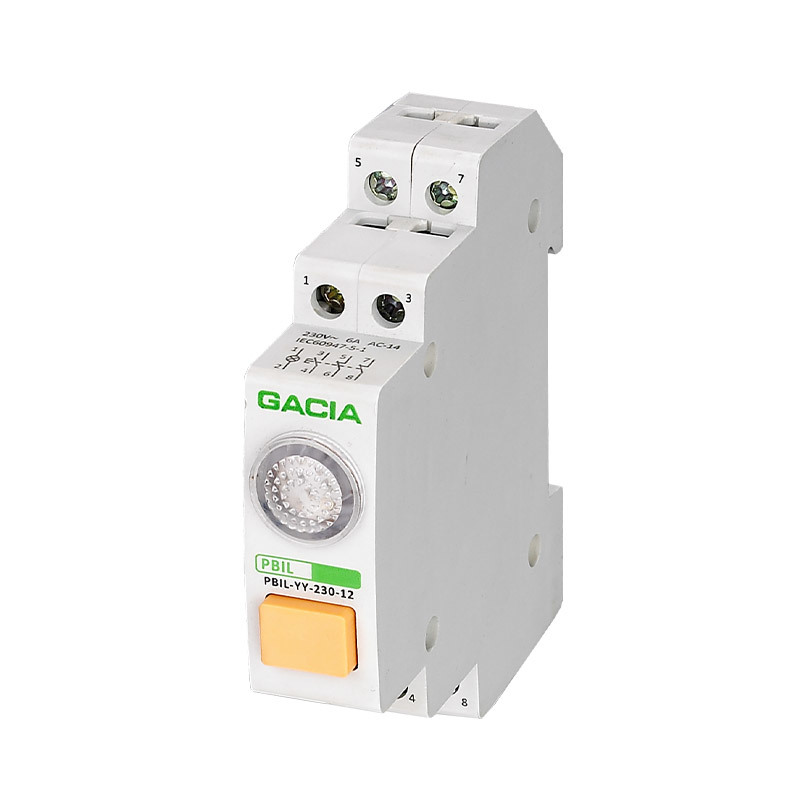

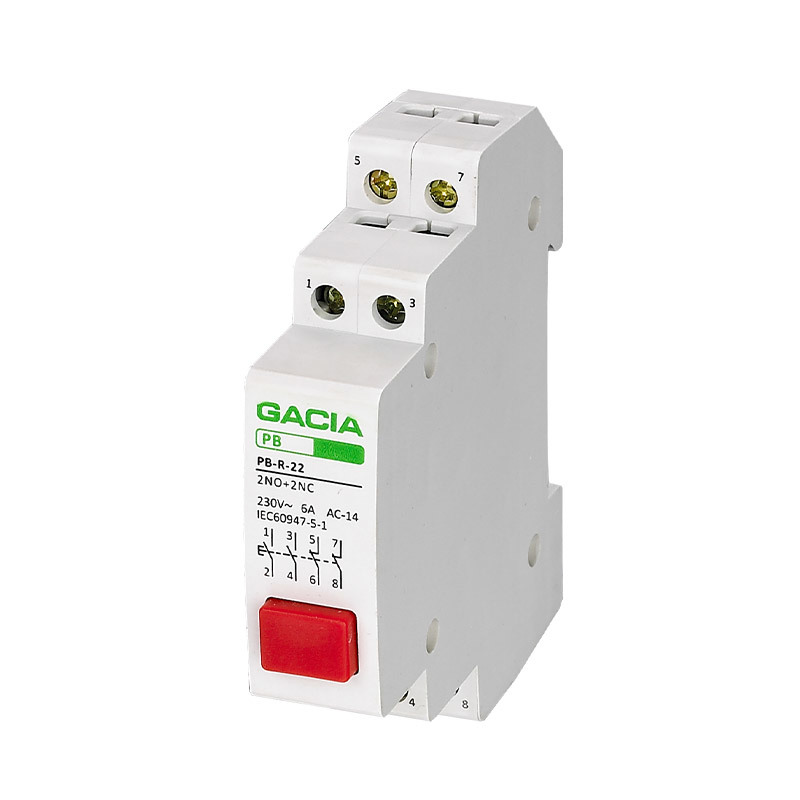

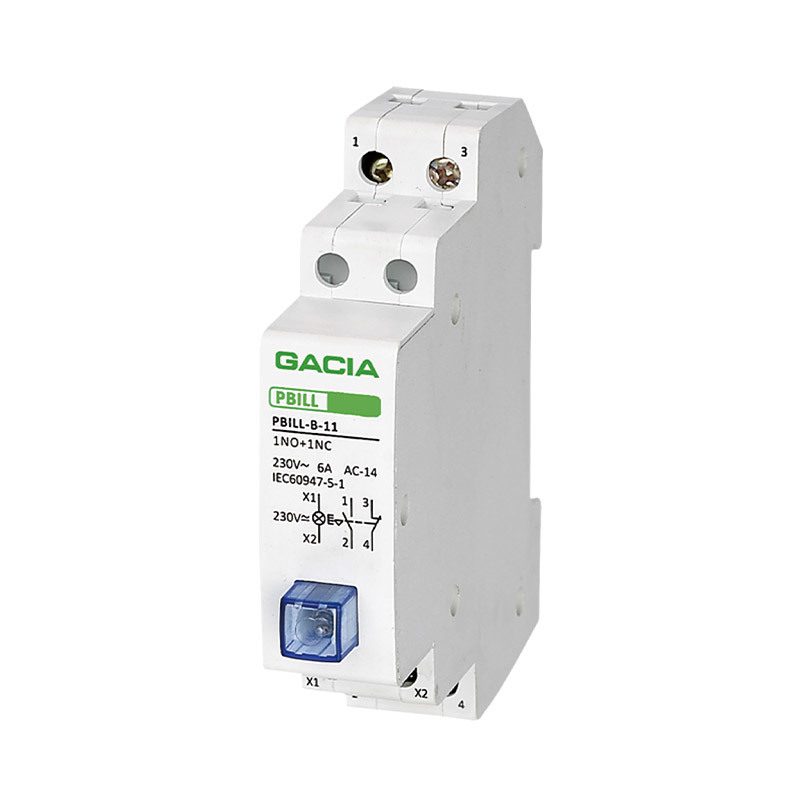

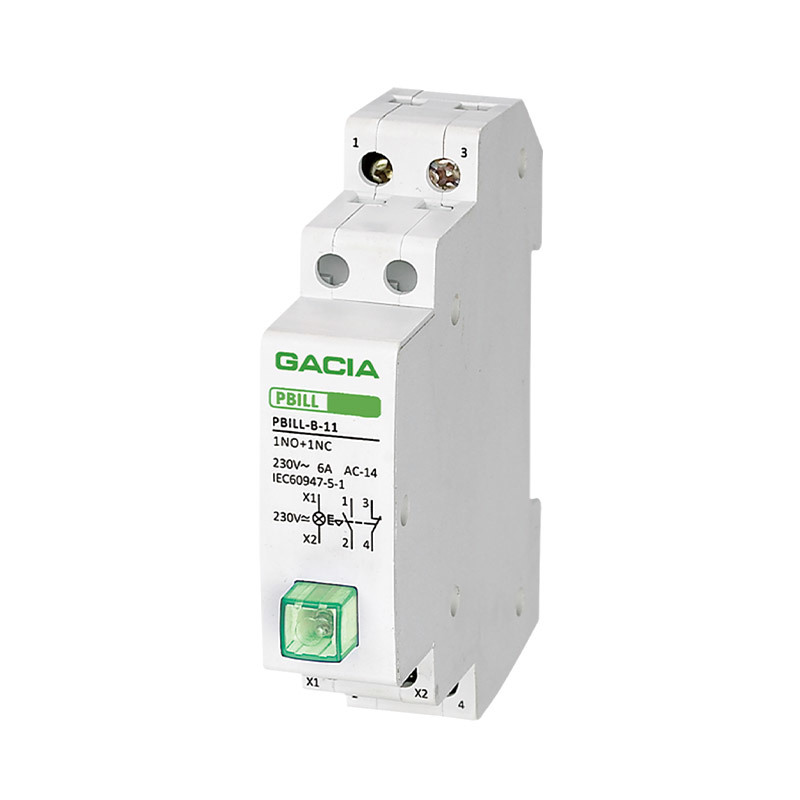

Lampka kontrolna przycisku PB Series do instalacji elektrycznej

Przycisk sygnalizacyjny serii PB został zaprojektowany do obwodów sterowania prądem przemiennym 50/60 Hz do 230 V, łącząc funkcje przełączania i sygnalizacji wizualnej w jednym kompaktowym urządzeniu. Nadaje się do sterowania rozrusznikami, stycznikami, przekaźnikami i innymi przewodami elektrycznymi w instalacji elektrycznej. Przycisk z funkcją podłączoną do lampki nadaje się również do instalacji lampek sygnalizacyjnych i zastosowań sygnalizacyjnych. Zbudowany zgodnie z normą IEC60947-5, zapewnia niezawodną pracę, czytelny sygnał zwrotny oraz praktyczną obsługę panelu.

Urządzenia do rozbudowy systemu GACIA obejmują szeroką gamę produktów, które pomogą Ci zbudować kompletny i bezpieczny system elektryczny niskiego napięcia o większej elastyczności, lepszej ochronie i łatwiejszej integracji.

    Skontaktuj się z nami

    Główne cechy

    • Sterowanie i sygnalizacja

      - Przycisk i sygnał w jednym

      - Współpracuje z rozrusznikami i przekaźnikami

      - Obsługa montażu lampki kontrolnej

    • Zgodność elektryczna

      - Działa z prądem przemiennym 50/60Hz

      - Obsługuje do 230 V

      - Obsługuje obciążenie robocze 6A

    • Długa żywotność

      - Operacje mechaniczne 250 000 razy

      - Operacje elektryczne 100 000 razy

      - Struktura zgodna z normą IEC60947-5

    Dane techniczne

    Napięcie znamionowe izolacji (Ui) 500 V Temperatura otoczenia +40 °C maks.; średnio w ciągu 24 h ≤ +35 °C
    Konwencjonalny prąd cieplny (In) 16A Wysokość ≤ 2000 m
    Znamionowe napięcie robocze (Ue) Prąd zmienny 230 V Kategoria instalacji II, III
    Prąd znamionowy roboczy (Ie) 6A Warunki atmosferyczne RH ≤ 50% przy +40 °C; wyższa RH dopuszczalna przy niższych temperaturach (np. 90% przy 20 °C)
    Kategoria użytkowania AC-14 Stopień zanieczyszczenia 2
    Wytrzymałość mechaniczna 250000 razy Montowanie Szyna DIN 35 mm
    Wytrzymałość elektryczna 100000 razy Stopień ochrony IP 20

    Pobierać

    Katalog
    PDFjmg
    Przycisk PB.pdf
    ikona_pobierania

    Często zadawane pytania

    • 1. Do czego służy kontrolka przycisku PB?

    • 2.Jakiego rodzaju obciążenia może kontrolować?

    • 3. Dlaczego struktura podwójnego podziału jest korzystna?
