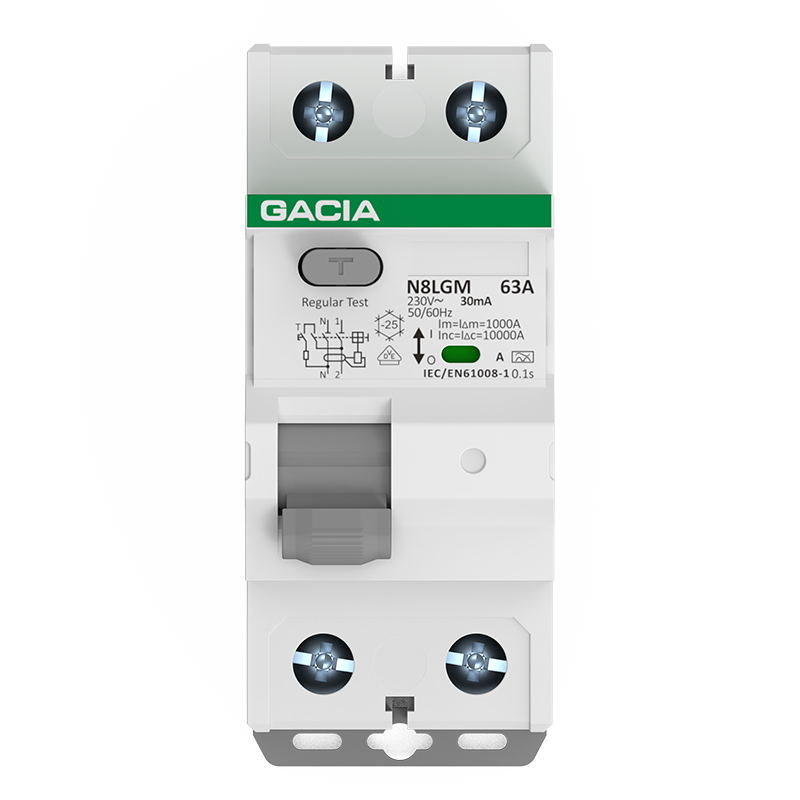

N8LGM (pozytywny).png

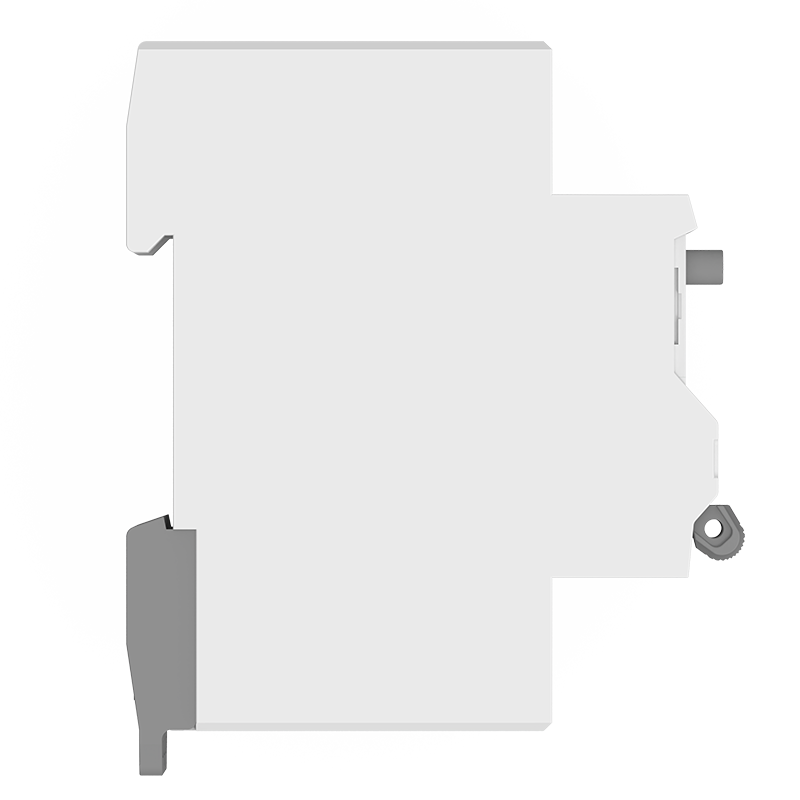

N8LGM Right.png

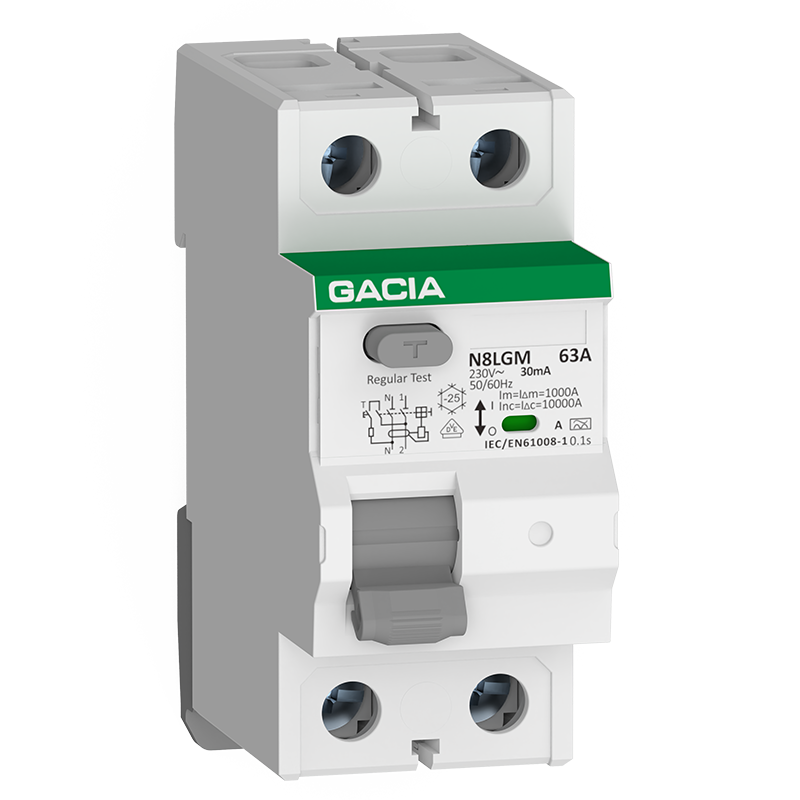

N8LGM Axial Side -15° -10°.png

N8LGM 10kA Seria N RCCB Typ elektromagnetyczny

N8LGM, kolejny hit serii N, to elektromagnetyczny wyłącznik różnicowoprądowy (RCCB) zapewniający skuteczną ochronę. Dzięki zaawansowanej elektronice zabezpieczającej, wykrywa niewielkie prądy upływowe i precyzyjnie je wyzwala, zapewniając stabilną pracę w nowoczesnych systemach dystrybucji niskiego napięcia. W przeciwieństwie do wyłączników nadprądowych reagujących na przeciążenia lub zwarcia, to urządzenie koncentruje się na zapobieganiu porażeniom prądem elektrycznym i pożarom spowodowanym upływami.

Wyłącznik różnicowoprądowy GACIA jest kompatybilny z większością wyłączników nadprądowych dostępnych na rynku. Zalecamy sparowanie go z wyłącznikami nadprądowymi serii GACIA, które zapewniają ochronę przed przeciążeniem i zwarciem, tworząc kompleksowy system bezpieczeństwa elektrycznego.

    Skontaktuj się z nami

    Główne cechy

    Tabela zalet N8LGM

    N8LGM wykrywa prądy różnicowe AC i DC impulsowe z wysoką precyzją i oferuje możliwość wyboru charakterystyki wyzwalania (typy A, AC, G i S). Jego wytrzymała architektura elektromagnetyczna, o natężeniu prądu do 100 A, zapewnia wysoką odporność na zakłócenia elektryczne, gwarantując niezawodną pracę. Urządzenie posiada certyfikaty IEC/EN 61008-1 oraz certyfikaty CE i KEMA.

    Prąd znamionowy od 25A do 100A

    Wrażliwość na prąd różnicowy typu A i AC

    Prąd zwarcia warunkowego 10kA

    Wysokowydajna konstrukcja elektromagnetyczna

    Dane techniczne

    OGÓLNY ZWARCIE
    Polacy 2P, 4P Znamionowa zdolność wyłączania 10 kA
    Prąd znamionowy 25-100A PRĄD RÓŻNICOWY
    Znamionowe napięcie robocze 230/400 V prądu przemiennego Prąd różnicowy znamionowy 10-300mA
    Zakres napięcia przycisku testowego T 150–253 V AC (2P) / 150–440 V AC (4P) Typ zabezpieczenia różnicowoprądowego Elektromagnetyczny
    Znamionowe napięcie izolacji 500 V prądu przemiennego Wrażliwość na prąd resztkowy
    Typ AC - prąd różnicowy AC
    Typ A - prąd resztkowy przemienny i prąd stały pulsujący
    Napięcie testu dielektrycznego 2,5 kV Charakterystyka czasowa
    AC, A - typ bez opóźnienia
    G - opóźnienie (nieczułość) 10 - 300 ms
    S - opóźnienie (nieczułość) 130 - 500 ms
    Żywotność mechaniczna 10000 ZGODNOŚĆ
    Żywotność elektryczna 4000 Międzynarodowy standard IEC/EN 61008-1

    Film o produkcie

    N8LGM jest poddawany kompleksowym testom funkcjonalnym, aby zagwarantować niezawodną ochronę i długotrwałą wydajność. Zakres czułości na prąd szczątkowy (10 mA–300 mA) zapewnia niezawodne wykrywanie upływu prądu w różnych zastosowaniach, a konstrukcja elektromagnetyczna gwarantuje wysoką odporność na zakłócenia elektryczne. N8LGM łączy precyzyjną detekcję, szybką reakcję i solidną konstrukcję, zapewniając długotrwałą i bezproblemową pracę.

    Prąd znamionowy od 25A do 100A

    Wrażliwość na prąd różnicowy typu A i AC

    Dostępne moduły 1P-4P

    Prąd zwarcia warunkowego 10kA

    Wysokowydajna konstrukcja elektromagnetyczna

    Pobierać

    Katalog
    Orzecznictwo
    PDFjmg
    N8LGM.pdf
    ikona_pobierania
    PDFjmg
    N8LGM-CE.pdf
    ikona_pobierania
    PDFjmg
    N8LGM KEMA.pdf
    ikona_pobierania

    Często zadawane pytania

    • 1.Wyłącznik różnicowoprądowy elektromagnetyczny czy elektroniczny?

    • 2. Żywotność, konserwacja i częstotliwość testów?
