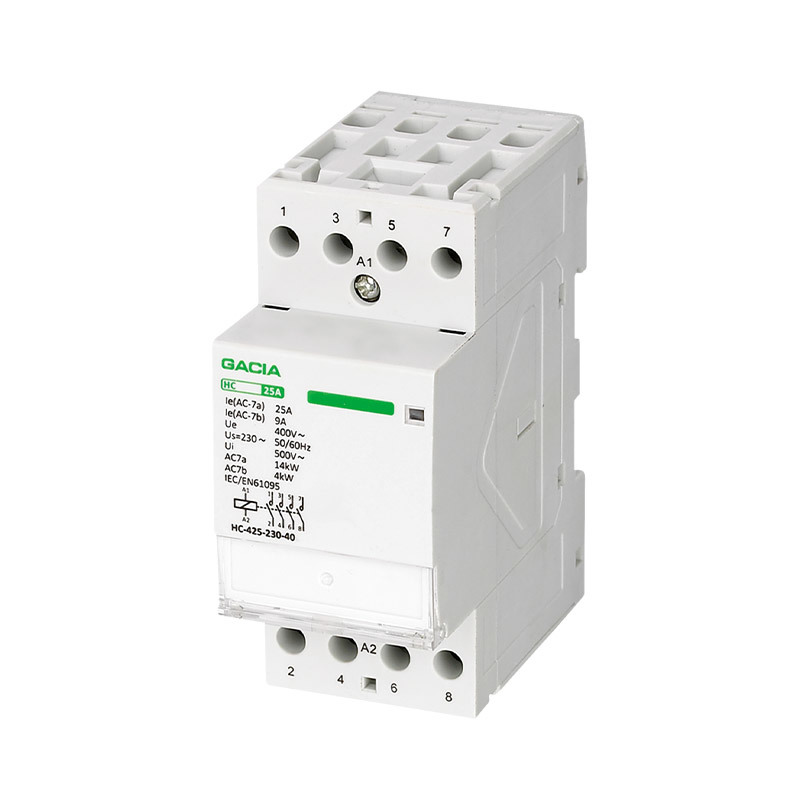

HC25 4P.png

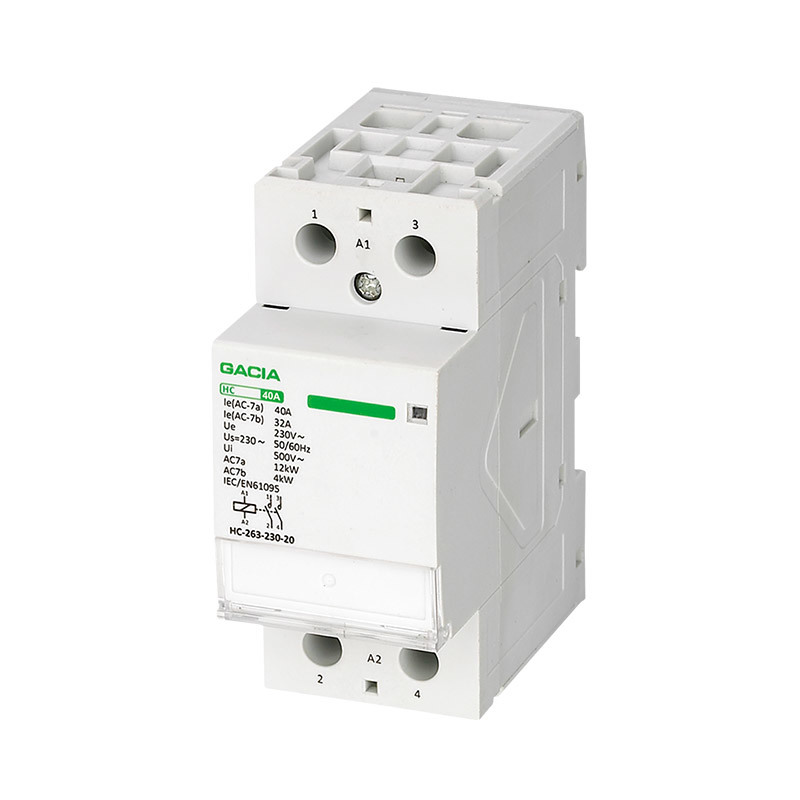

HC40 2P.png
HC40 4P.png
HC63 2P.png

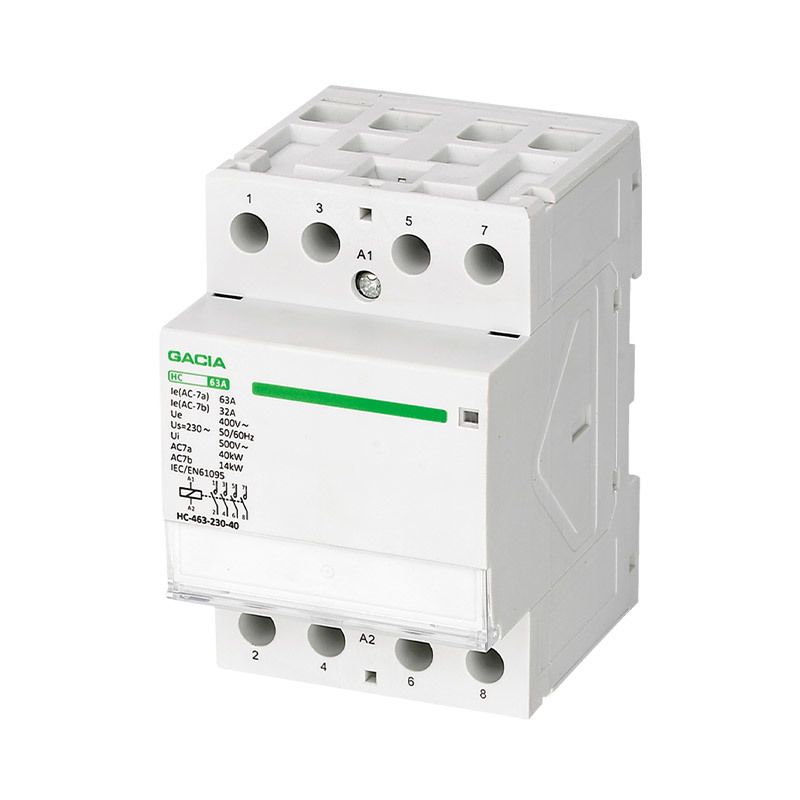

HC63 4P.png

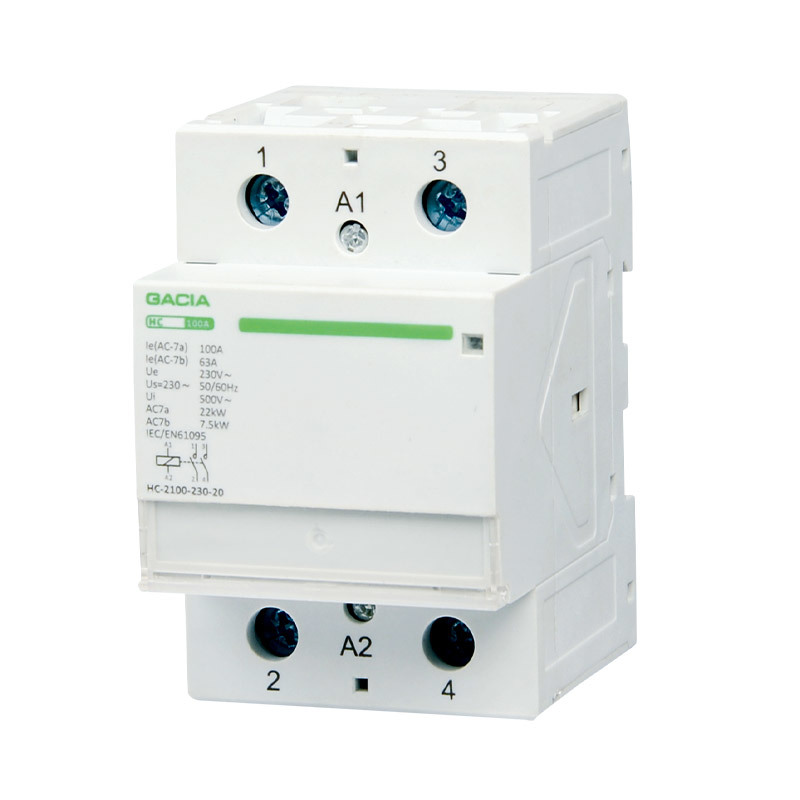

HC100 2P.png

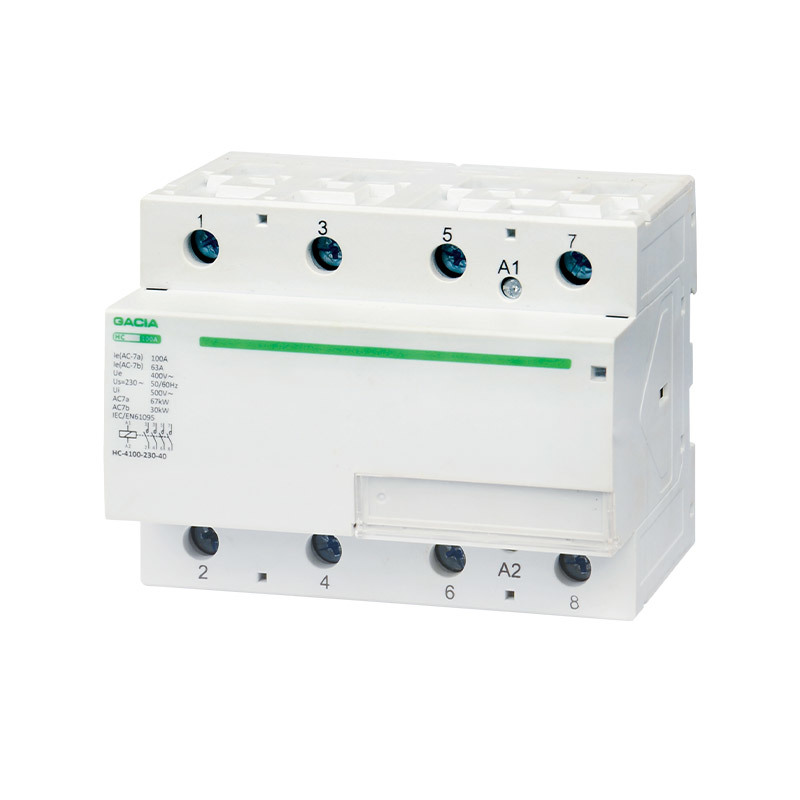

HC100 4P.png

Stycznik modułowy prądu przemiennego serii HC 2P 4P

Styczniki modułowe serii HC to modułowe urządzenia sterujące o nowatorskiej konstrukcji i niewielkich gabarytach. Charakteryzują się one montażem na szynie DIN, modułową konstrukcją, atrakcyjnym wzornictwem i wysokim poziomem bezpieczeństwa. Można je stosować w układzie inwersyjnym i łączyć z miniaturowym wyłącznikiem nadprądowym w puszkach oświetleniowych. Zastosowano w nich dobry materiał izolacyjny, co poprawia wskaźnik bezpieczeństwa. Charakteryzują się estetycznym wyglądem i niskim poziomem hałasu, dzięki czemu nadają się do stosowania w hotelach, szpitalach itp.

Urządzenia do rozbudowy systemu GACIA obejmują szeroką gamę produktów, które pomogą Ci zbudować kompletny i bezpieczny system elektryczny niskiego napięcia o większej elastyczności, lepszej ochronie i łatwiejszej integracji.

    Skontaktuj się z nami

    Główne cechy

    • Zakres znamionowy i standardy

      - Opcje prądu znamionowego do 25 A, 40 A, 63 A i 100 A

      - Zgodny z normą IEC/EN 61095

      - Nadaje się do niezawodnych zastosowań przełączania niskiego napięcia

    • Zakres napięcia i zastosowania

      - HC-225 / HC-240 / HC-263: Ue = 230 V~

      - HC-425 / HC-440 / HC-463: Ue = 400 V~

      - Kategorie wykorzystania: AC-1, AC-7a i AC-7b

    • Okno operacyjne i stabilność sterowania

      - Ui: 500 V dla zapewnienia wysokiej wydajności izolacji

      - Stycznik niezawodnie wciąga przy 85% do 110% Us

      - Stycznik zwalnia się całkowicie przy 75% do 200% Us

    Dane techniczne

    Wyznaczona wydajność operacji
    Kategoria wykorzystania Ic/Ie​ Ur/Ue cosΦ ustalanie czasów czasy interwałów czasy cykli operacyjnych
    AC-7a 1.0 1,05 0,80 0,05 10 30000
    AC-7b (C) (B) 0,45 0,05 10 30000
    (a) Jeżeli styk został całkowicie zamknięty przed ponownym rozwarciem, dopuszczalny czas załączania wynosi mniej niż 0,05 s.
    (b) Aby wykonać operację Ur/Ue=1,0, aby przerwać operację Ur/Ue=0,17.
    (c) Do wykonania operacji Ie/Ic=6,0, do przerwania operacji Ie/Ic=1,0.
    Zdolność tworzenia i rozłączania
    Kategoria wykorzystania Ic/Ie​ Ur/Ue cosΦ ustalanie czasów czasy interwałów czasy cykli operacyjnych
    AC-7a 1,5 1,05 0,80 0,05 10 50
    AC-7b 8.0 1,05 0,45 0,05 10 50
