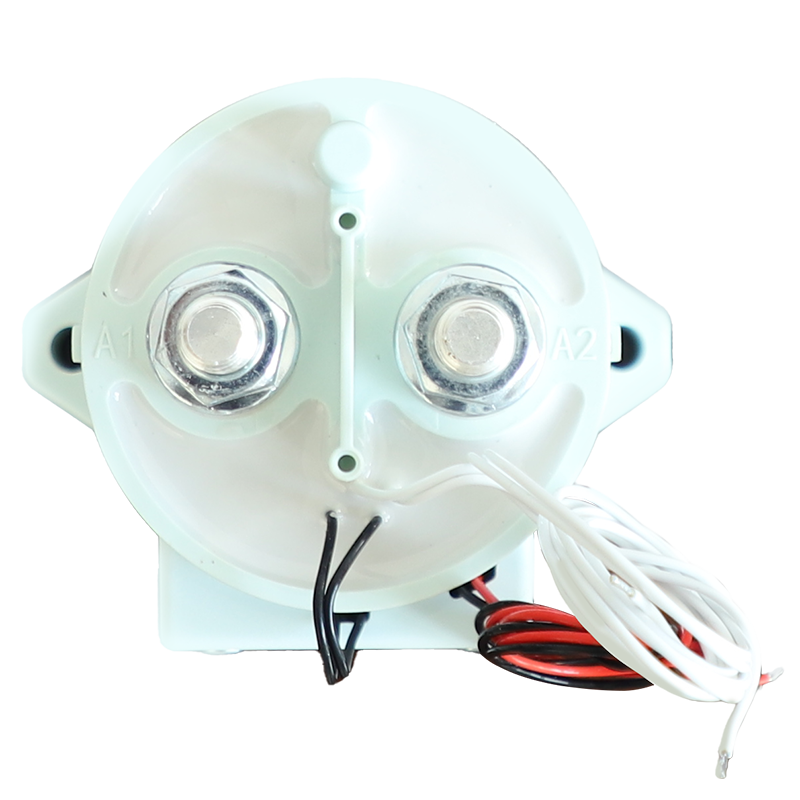

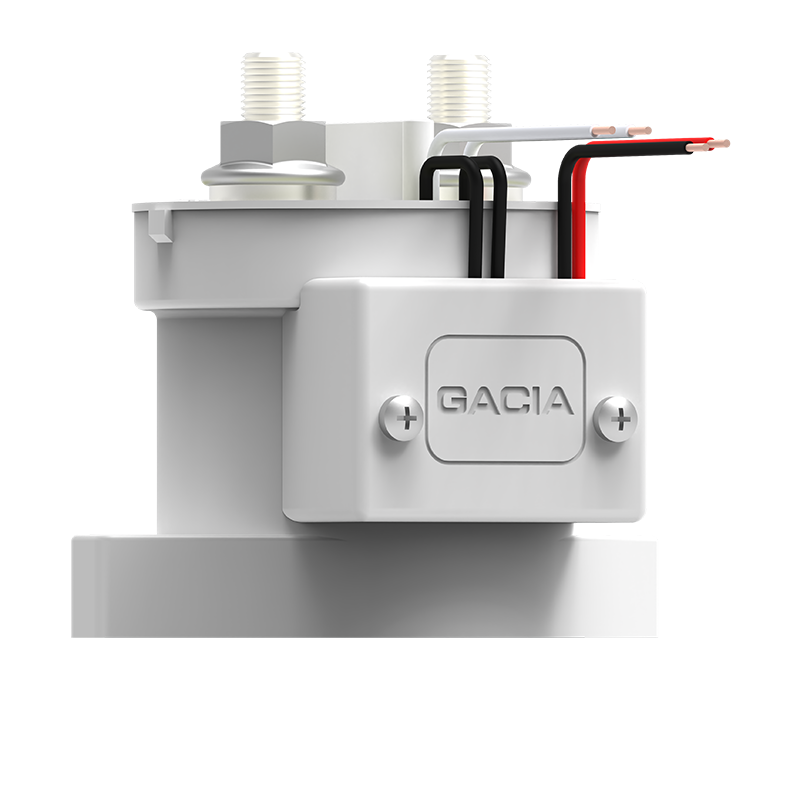

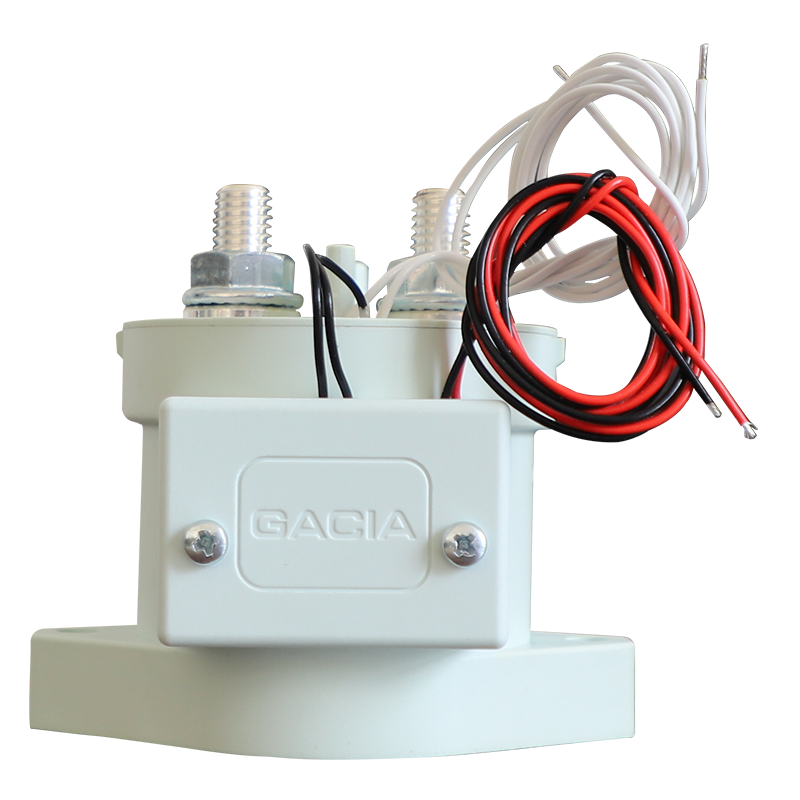

Stycznik prądu stałego wysokiego napięcia serii EDC150 EDC

Stycznik wysokiego napięcia prądu stałego serii GACIA EDC to wszechstronne rozwiązanie wykorzystywane głównie w takich zastosowaniach jak stacje ładowania, pojazdy z nowymi źródłami energii, fotowoltaiczne magazyny energii, sprzęt komunikacyjny, maszyny budowlane i zasilacze awaryjne. Zaprojektowany do obsługi prądu znamionowego w zakresie 150–300 A i znamionowego napięcia przełączania 1000 V DC, stycznik ten zapewnia wydajną i niezawodną pracę w wymagających warunkach. Wyposażony jest w funkcje oszczędzania energii, bezpolaryzacyjny styk główny oraz solidną ochronę żywicą epoksydową i azotem, dzięki czemu idealnie nadaje się do zastosowań wysokiego napięcia prądu stałego, zachowując jednocześnie trwałość i optymalną wydajność.

    Skontaktuj się z nami

    Główne cechy

    • Oszczędność energii

      - Zmniejsza zużycie energii podczas pracy

      - Optymalizuje wydajność

      - Przyczynia się do obniżenia kosztów operacyjnych

    • Obciążenie styku głównego bez polaryzacji

      - Zapewnia elastyczność instalacji

      - Eliminuje ograniczenia polaryzacji, ułatwiając użytkowanie

      - Zwiększa kompatybilność z różnymi systemami

    • Żywica epoksydowa + ochrona azotem

      - Zwiększa trwałość w trudnych warunkach

      - Zapewnia odporność na wilgoć i korozję

      - Zwiększa ogólną niezawodność i żywotność systemu

    Dane techniczne

    Główna biegunowość styku Niespolaryzowane Napięcie znamionowe cewki 12 V prądu stałego/24 V prądu stałego
    Główny kontakt Jeden zestaw normalnie otwartych podwójnych punktów przerwania typu mostkowego Zakres roboczy cewki 9~36 V prądu stałego
    Model styku pomocniczego Jeden zestaw normalnie otwartych, jednobiegunowych, jednopołożeniowych Maksymalny prąd rozruchowy 3,8 A (0,1 s)
    Napięcie znamionowe styku głównego 12~1000 V prądu stałego Utrzymywanie aktualności 0,18 A/12 V
    0,09 A/24 V
    Prąd znamionowy styku głównego 150A Żywotność mechaniczna 300000 razy
    Maksymalny prąd przerywający 1500A×320VDC 1 raz Życie elektryczne 6000 razy (150 A × 750 V DC)
    1000 razy (150 A × 1000 V DC)
    Testowanie wysokim napięciem Rozłączenie między stykami: 3000 Vrms, 1000 Vrms (między stykami pomocniczymi), prąd upływu ＜1 mA
    Między stykiem a cewką: 3000 Vrms, prąd upływu ＜ 1 mA    		 Zakres temperatur -40℃~+85℃
    Rezystancja elektryczna izolacji Rozłączenie między stykami: ≥100MΩ@1000VDC
    Między stykiem a cewką: ≥100MΩ@1000VDC    		 Zakres wilgotności 5%~95% wilgotności względnej

    Pobierać

    Katalog
    PDFjmg
    Stycznik wysokiego napięcia prądu stałego.pdf
    ikona_pobierania

    Często zadawane pytania

    • P1: Jakie korzyści przynosi użytkownikom brak polaryzacji głównego styku obciążenia?

    • P2: W jaki sposób stycznik prądu stałego serii GACIA EDC zapewnia długotrwałą ochronę?
